拉線式傳感器的特點及選型注意事項...2020.3.16

拉線式傳感器的特點及選型需要注意的事項分2個部分介紹，拉線傳感器的特點和拉線傳感器選型需要注意的事項。

首先介紹一下拉線傳感器的特點。

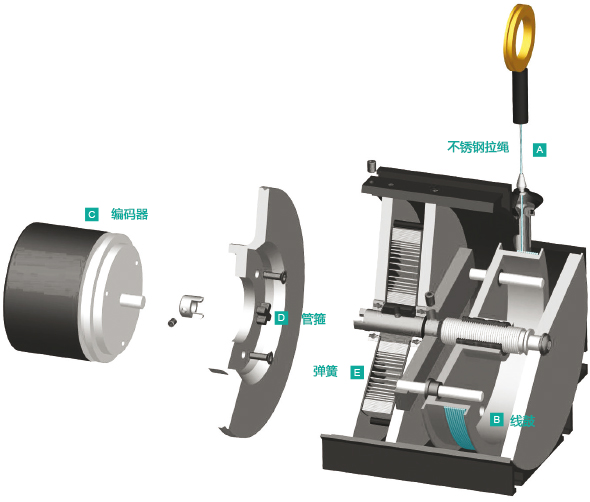

拉線傳感器的組成：拉線式位移傳感器/編碼器又名拉繩位移傳感器，分為2個部分，機械部分和電子部分；電子部分一般是光電編碼器；機械部分主要有鋼絲繩，線鼓，彈簧，管箍組成。

拉線傳感器的測量原理：鋼絲繩由彈簧始終收緊，由鋼絲繩的直線位移轉換成旋轉量的測量。

拉線傳感器的特點：鋼絲繩緊繞在多圈測量輪上，每圈行程相同，因此在整個測量范圍內均為線性測量。鋼絲繩測量輪，卷簧輪，與傳感器同軸聯動，其連接誤差降至最小。一般情況拉線傳感器通過鋼絲繩與被測物體軟性連接，所以抗震動性能優越;安裝簡便，能適應惡劣環境。

其次，從上面拉線傳感器的特點可以發現拉線傳感器選型需要注意的事項：量程，輸出方式式，精度.....。

量程：一般情況拉線傳感器的量程可以達到200mm~30000mm不等，拉繩位移傳感器應用中不可超過最大行程（從原始繩夾處拉出30米），也不可將出繩口原始繩夾松開，否則都將對傳感器造成損壞。

拉繩位移傳感器的信號有增量和絕對值之分。增量式拉線編碼器輸出信號主要是方波輸出，有6路信號輸出：A，B，Z，/A，/B，/Z；行程最大可以做到30米， 線性精度最大0.01%，分辨力根據配置不同最大可以達到0.001毫米/脈沖。

絕對式拉線編碼器輸出信號可以為RS485，CANOPN，PROFIBUS-DP，PROFINET串行SSI和電阻信號等等....
