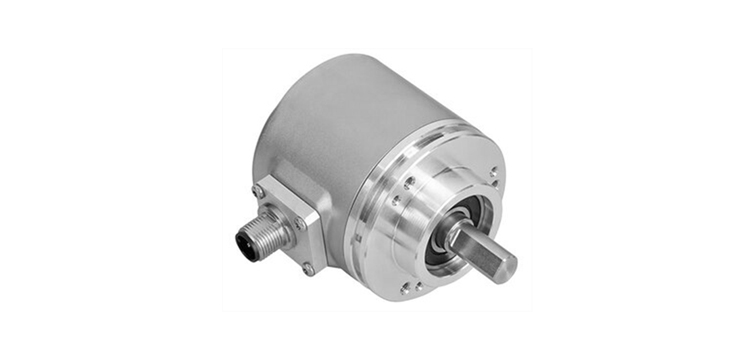

CARLEN編碼器-電梯編碼器

在電梯行業，編碼器主要運用于轎廂位置控制和電梯速度控制，用以電梯的傳感器主要包含：用以電梯門的開關和平層控制的光電傳感器；用以抱閘確認、平層控制的接近傳感器；用以電梯速度和方向控制的編碼器；電梯轎廂的位置由位置傳感器根據計算編碼器產生的移動脈沖來確定。用以電梯速度和方向控制的編碼器主要安裝在曳引機上。除此之外，電梯門機和井道測量也會用到編碼器。

電梯這類升降設備對編碼器的需求是非常大的，因?yàn)樵陔娞葸\(yùn)行升降過程中，對于時間和距離的控制要求是非常高的，而編碼器的作用是測量電梯中其他電子設備的位移值和角度值，經這些數據進行反饋，有利于工作人員了解電梯工作狀態;

CARLEN旋轉編碼器-絕對值編碼器,德國CARLEN編碼器廠家供應可靠精確的速度信號和位置信號同時用以電梯的調速控制和轎廂的位置控制，協助電梯系統實現優化的性能；保證每次運轉的穩定和安全性，領域制造標準嚴格管理電梯必須具備精確的位置和速度控制來確保乘客的安全性。

CARLEN電梯編碼器 電氣參數 Electronical Data

電源電壓  8–32 VDC

輸出形式  0-20mA，4-20mA，0-10V，0-5V，0.5-4.5V，0.5-9.5V

編碼器精度   精度 (INL) ±0.0878°（≤12位）

功耗  通常@24V（無負載）20mA

啟動時間  <500 ms

模擬量精度  @ 20 mA = ±20 μA （在正常的供電情況下）

信號方向  帶反向設置

感應機理  自發電的磁性脈沖計數器

線性度  0.15%

EMC:發射干擾  DIN EN 61000-6-4

EMC:抗干擾  DIN EN 61000-6-2

檢測信號  逆時針旋轉(面向軸)時，數值減少

最大負載電阻  500 Ω

建立時間  32ms（從最小值到最大值的跳躍）

接線方式  M12插頭，電纜

反極性保護  是

短路保護    是

MTTF  240.8 年 @ 40 °C

機械環境參數 Mechanical & Enviromental Data

外徑尺寸  58mm

軸徑  6mm, 8mm, 10mm等

殼體材質  鋁材質

軸體材質  不銹鋼

最高機械速度   ≤ 12000 1/min

最大軸負載   40 N (4.5 lbs), 徑向 110 N

最小機械壽命  430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N /80 N), 55 (40 N / 110 N)

轉子轉動慣量  ≤ 30 gcm2 [≤ 0.17 oz-in2]

摩擦力矩      ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

耐沖擊性   ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久抗沖擊性   16毫秒半弦 EN60068-2-29）

耐振動性   ≤10g (10 Hz–1000 Hz, EN 60068-2-6)

防護等級   IP64/65, IP67
